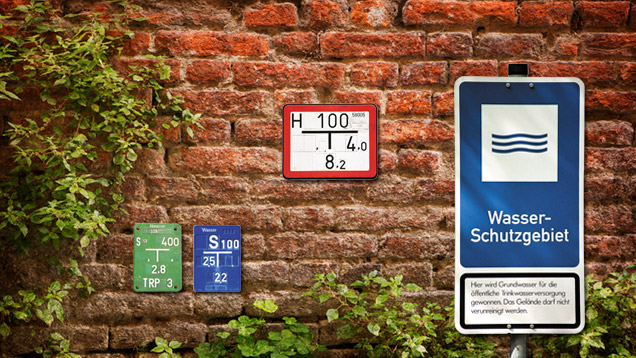

Stell dir vor, die Feuerwehr könnte ein Haus nicht löschen, weil der Hydrant, der das Löschwasser liefert, zugeparkt ist. Oder ein Kanalarbeiter kann seine Arbeit nicht ausführen, weil ein großer LKW auf dem Kanaldeckel steht. Damit das nicht passiert, gibt es Schilder, die uns auf Hydranten, Kanaldeckel usw. hinweisen.

Es gibt aber nicht nur Wasserschilder, sondern auch amtliche Verkehrszeichen, die mit unserem Wasser zu tun haben. Genau wie auf Vorfahrts-, Orts- und Geschwindigkeitszeichen müssen Autofahrer auch auf diese Zeichen achten.

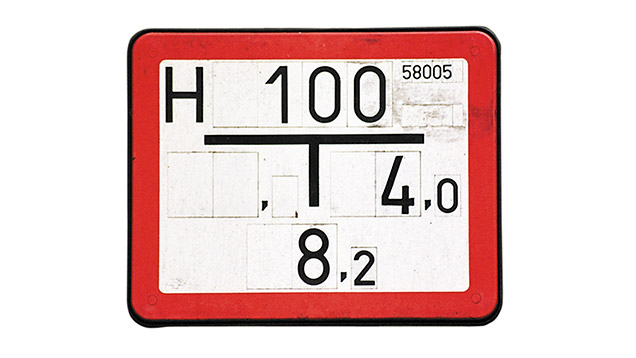

Weißer Hintergrund, rote Umrandung und drei Zahlen in schwarzer Schrift – sieht auf den ersten Blick aus wie ein unlösbares Rätsel, oder? Ist es aber nicht. Dieses Schild zeigt dir, wo sich der nächste Hydrant befindet.

Die Zahl (100 mm) über dem „T“ beschreibt den Durchmesser der Wasserleitung, an der sich der Hydrant befindet. Die Zahlen unter dem „T“ geben die Entfernung des Hydrants vom Schild an. In unserem Fall liegt er 4 Meter rechts vom Schild und 8,2 Meter davor.

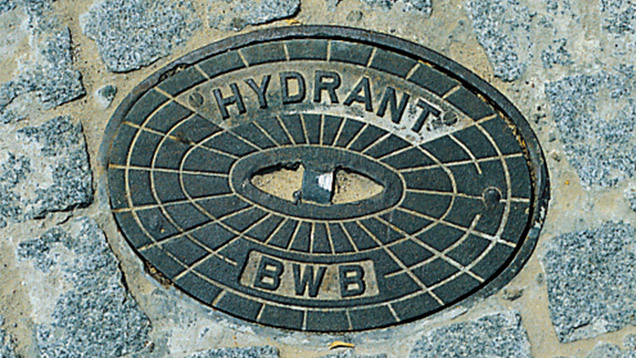

Das weiße Schild mit der roten Umrandung sagt dir also, wo sich der Hydrant befindet. Aber wie sieht der eigentlich aus? Und wozu dient er? Hydranten sind Geräte, mit deren Hilfe Wasser aus den Wasserleitungen genommen wird, um zum Beispiel Feuer zu löschen.

Wenn man es ganz genau nimmt, handelt es sich hierbei um einen Unterflurhydrant. Dieser darf niemals zugestellt oder zugeparkt werden. Deswegen müssen Autofahrer unbedingt auf das rot umrandete weiße Schild achten.

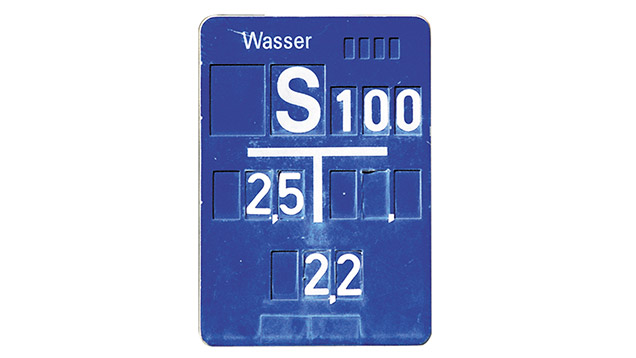

Auch das blaue Schild ist gespickt mit Zahlen und sieht bis auf seine Farbe irgendwie genauso aus wie das weiße Schild mit der roten Umrandung. Doch auch wie das weiße Schild mit der roten Umrandung weist es auf etwas hin.

Es zeigt, wo sich ein Absperrventil befindet. Dieses Ventil liegt an einer Trinkwasserleitung, welche wiederum ein Grundstück mit Trinkwasser versorgt. Die Zahlen am „T“ geben wieder die Entfernung zwischen Schild und dem Absperrventil an. In unserem Beispiel ist das Absperrventil 2,5 Meter links und 2,2  Meter vor dem Schild „postiert“.

Jetzt weißt du, welche Aufgabe das blaue Schild hat. Es weist auf ein Absperrventil hin. Doch was ist das für ein Ventil, die meisten sind ja zum Zudrehen?

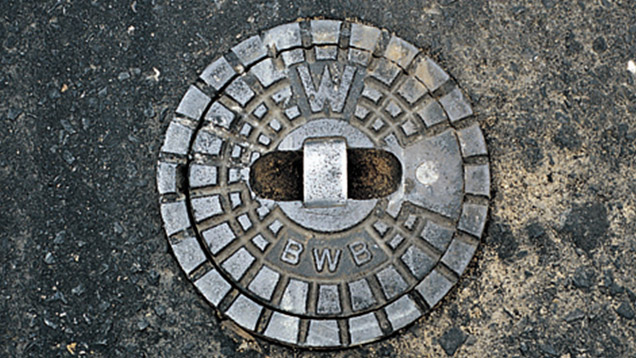

Es handelt sich um eine Schieberarmatur. Diese findet man ebenso wie Hydranten auf Straßen und Gehwegen. Um eine Übermenge an Wasser bzw. Untermenge an Wasser in einem Haushalt zu vermeiden, kann man mithilfe der Schieberarmatur die Wasserzufuhr regeln und kontrollieren. So erhält jedes Haus die Wassermenge, die es braucht.

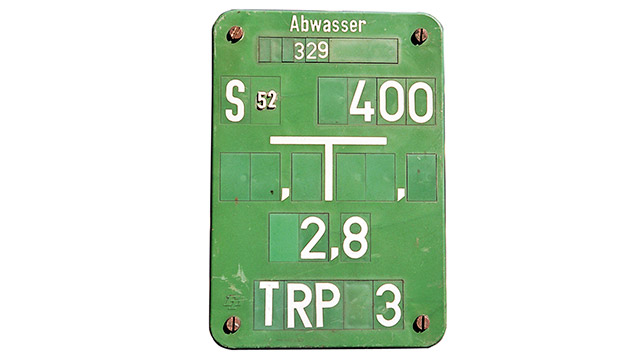

Ganz schön viele Schilder, oder? Doch jedes Schild, das wir aufstellen, hat eine wichtige Aufgabe. Das grüne Schild weist auf eine weitere Armatur hin, genauer gesagt auf eine, die an einer Abwasserdruckleitung liegt.

Auch das grüne Schild ist mit Zahlen übersät. Die Zahl über dem „T“ zeigt den Durchmesser der Abwasserdruckleitung an. Die Zahlen unter dem „T“ weisen darauf hin, wie weit das Schild von der Leitung entfernt ist – in unserem Fall 2,8 Meter vor der Armatur.

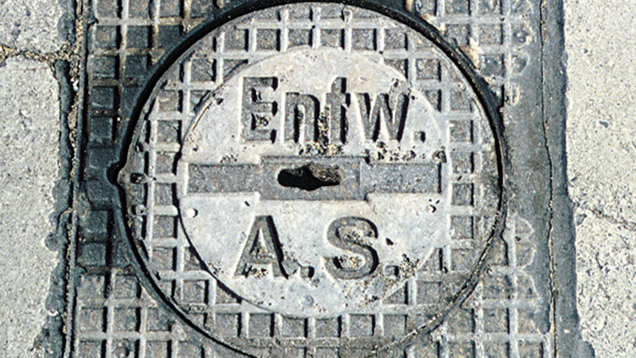

Das grüne Schild zeigt dir also, wo sich Armaturen befinden. Dieses Bild zeigt dir, wie so eine Armatur aussieht.

Du findest sie auf Straßen und Gehwegen. An eine Armatur muss man schnell herankommen, wenn man die Abwasserdruckleitung sperren oder entlüften möchte.

Ist etwas im Kanal, was nicht dort hingehört, muss man es schnell beseitigen. Deswegen gibt es etwa alle 60 Meter eine Öffnung zum Kanal. Diese Öffnung nennt man Einsteigschacht.

Sieht ziemlich klein aus, so ein Einsteigschacht, oder? Tatsächlich ist die Öffnung so groß, dass ein Kanalarbeiter einsteigen und sogar Reinigungsgeräte hineinbringen kann, um den Kanal zu lüften oder zu reinigen.

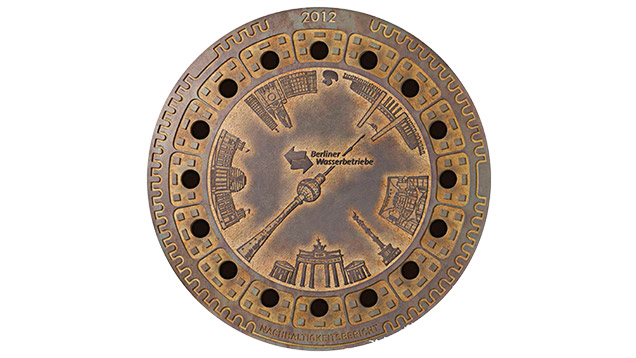

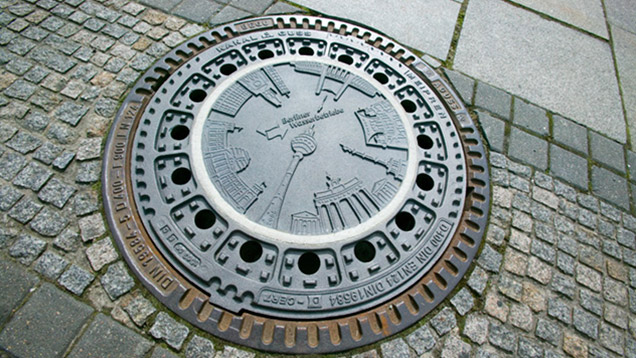

Vor vielen Sehenswürdigkeiten in der Stadt findest du Einsteigschächte der besonderen Art. Diese haben die gleiche Funktion wie der herkömmliche Schacht. Sie sind jedoch verziert mit einem Schmuckdeckel.

Fernsehturm, Brandenburger Tor, Olympiastadion, Siegessäule, Reichstag und vieles mehr sind auf diesem Schmuckdeckel zu sehen. Zwischen all den Sehenswürdigkeiten Berlins tummelt sich auch unser Maskottchen, die Ente. Kannst du sie entdecken?

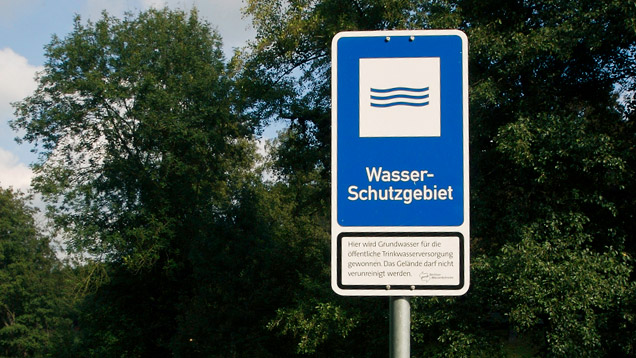

Das Wasser aus diesem Gebiet wird zu Trinkwasser aufbereitet. Deshalb gelten besonders strenge Regeln zum Schutz des Wassers. Mit 221 km² ist rund ein Viertel Berlins Wasserschutzgebiet. Jedes Gebiet besteht aus drei Schutzzonen: je näher am Brunnen, desto strenger die Bestimmung.

Dieses Schild steht 500 Meter vor einem Trinkwasserbrunnen. Autofahrer, die wassergefährdende Stoffe transportieren, müssen vorsichtig sein, damit diese Stoffe nicht ins Grundwasser gelangen.

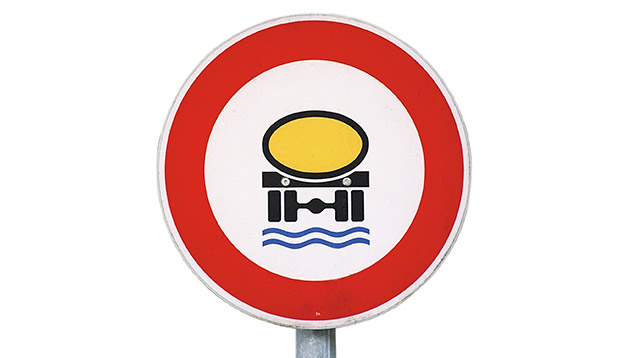

Ein weiteres amtliches Verkehrszeichen - es handelt sich hierbei um ein Verbotszeichen - ist besonders wichtig für Transportautos, die wassergefährdende Stoffe transportieren.

Für Fahrzeuge mit einer Ladung von mehr als 3000 Liter wassergefährdender Stoffe gilt: Hier nicht weiterfahren!
